Téma: phoenix to jack 3.5 stereo

18.1.2019 01:27
izuelAhoj prosím poradil by někdo jak zapojit dle foto:
jack 3.5 stereo na phoenix 5 pole.
Nevím zda unbalanced nebo balanced. Počítám s pajením kabelů samozřejmě.
Budu připojovat mikrofon do záznamového zařízení extron.
děkuju


https://drive.google.com/drive/folders/1IFcknpUMK_P5qB2xrTArpa5kQQg7DIHE?usp=sharing
19.1.2019 12:22

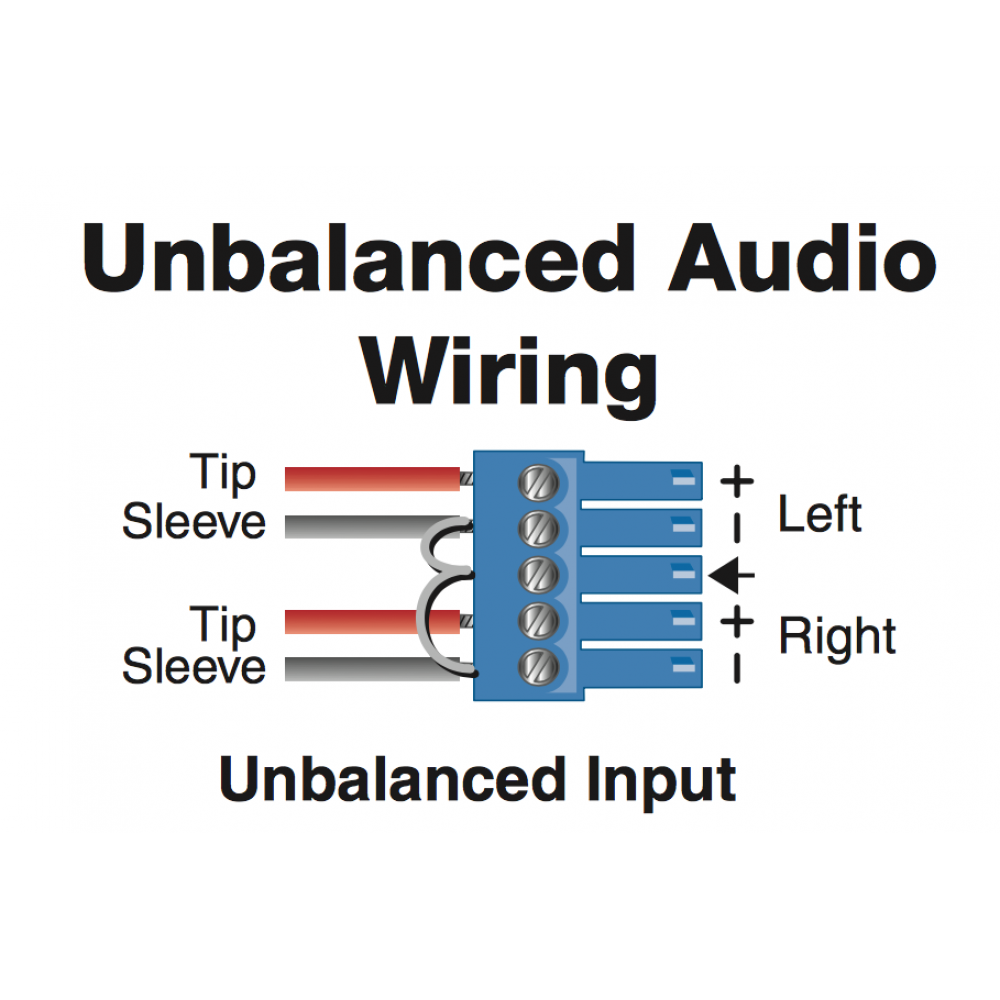

KamilZhttps://www.retrogamingcables.co.uk/image/cache/catalog/Phoenix%20extron%20input-1000x1000.png
+

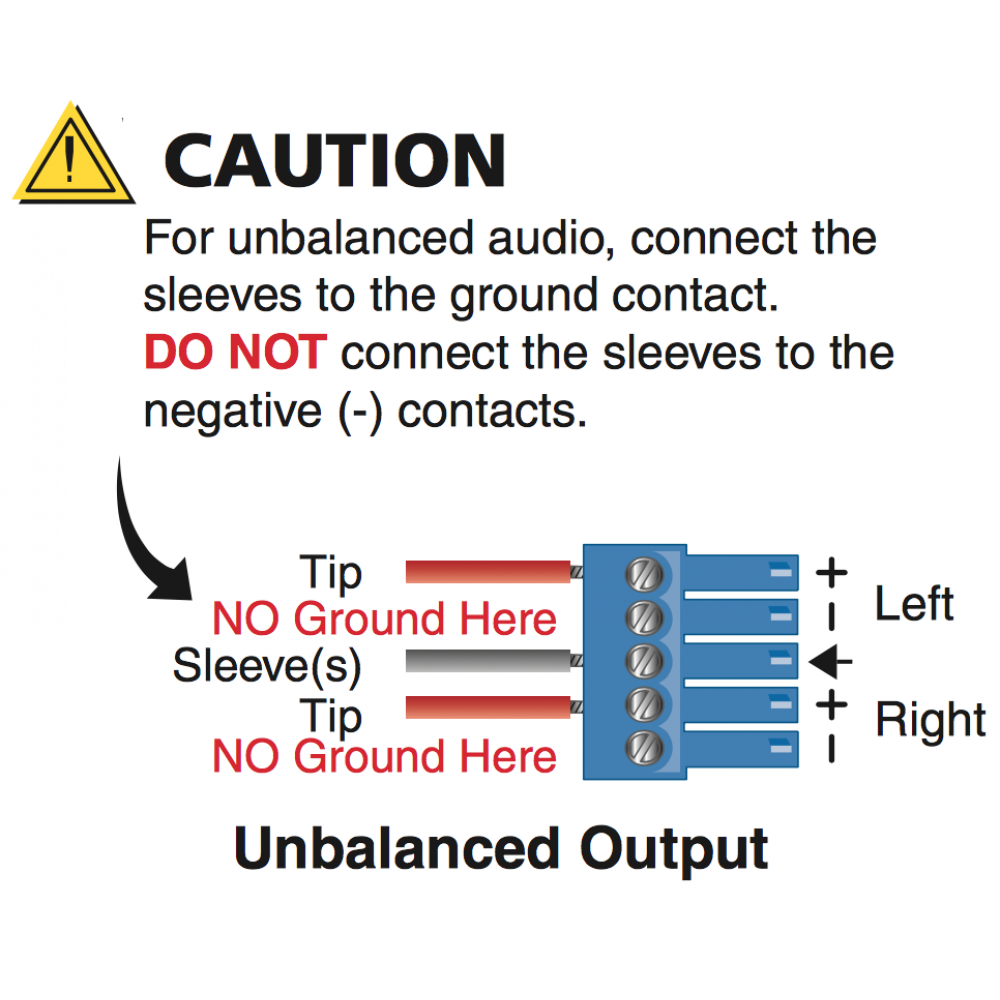

https://www.retrogamingcables.co.uk/image/cache/catalog/Phoenix%20extron%20output-1000x1000.png
21.1.2019 08:03
izuelAhoj díky, ty tvé obrázky jsou podobné tomu jednomu mojemu, mohl bys k tomu prosím něco napsat ? co je to ten balanced ,unbalanced a sleeve ? ja jsem pochopil, že se spojí minusy.. v kabelu k jackovi je 5 drátů tak to tak těžké nebude.
21.1.2019 12:47
FoolproofJá jsem to pochopil tak, že u balanced jde signál dvěma dráty a každý s opačnou fází, takže když cestou dojde k nějakému problému, tak se to na výstupu nějak překlopením vyruší, protože porucha bude identická na obou fázích
Takže zařízení musí způsob připojení podporovat, jinak drát jako drát.
